![写真x](./pic_x_s.jpg)
登 場
![写真01](./pic_01_s.jpg)

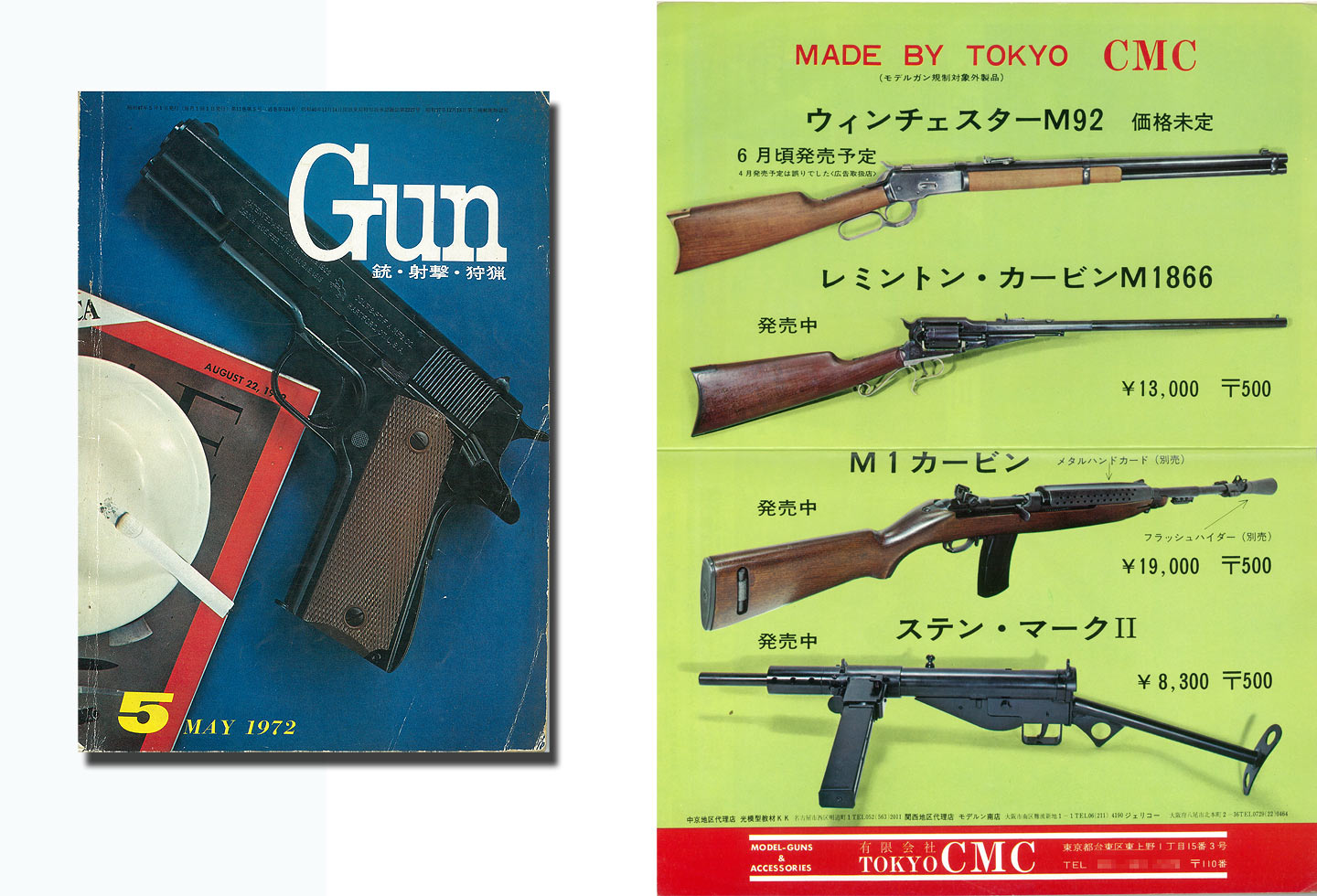

価格は17,000円だったようです。
この頃モデルガン業界では、46年に決まった新たな法律、すなわち銃口閉鎖、黄色塗装によりハンドガンのモデルガンは
売れなくなると予想され、長物に生きるすべを見出そうとしていました。
が、実際には金メッキもOKとなり、光り輝くハンドガンは売れ続けていきました。
カタログ写真
![写真00](./pic_00_s.jpg)

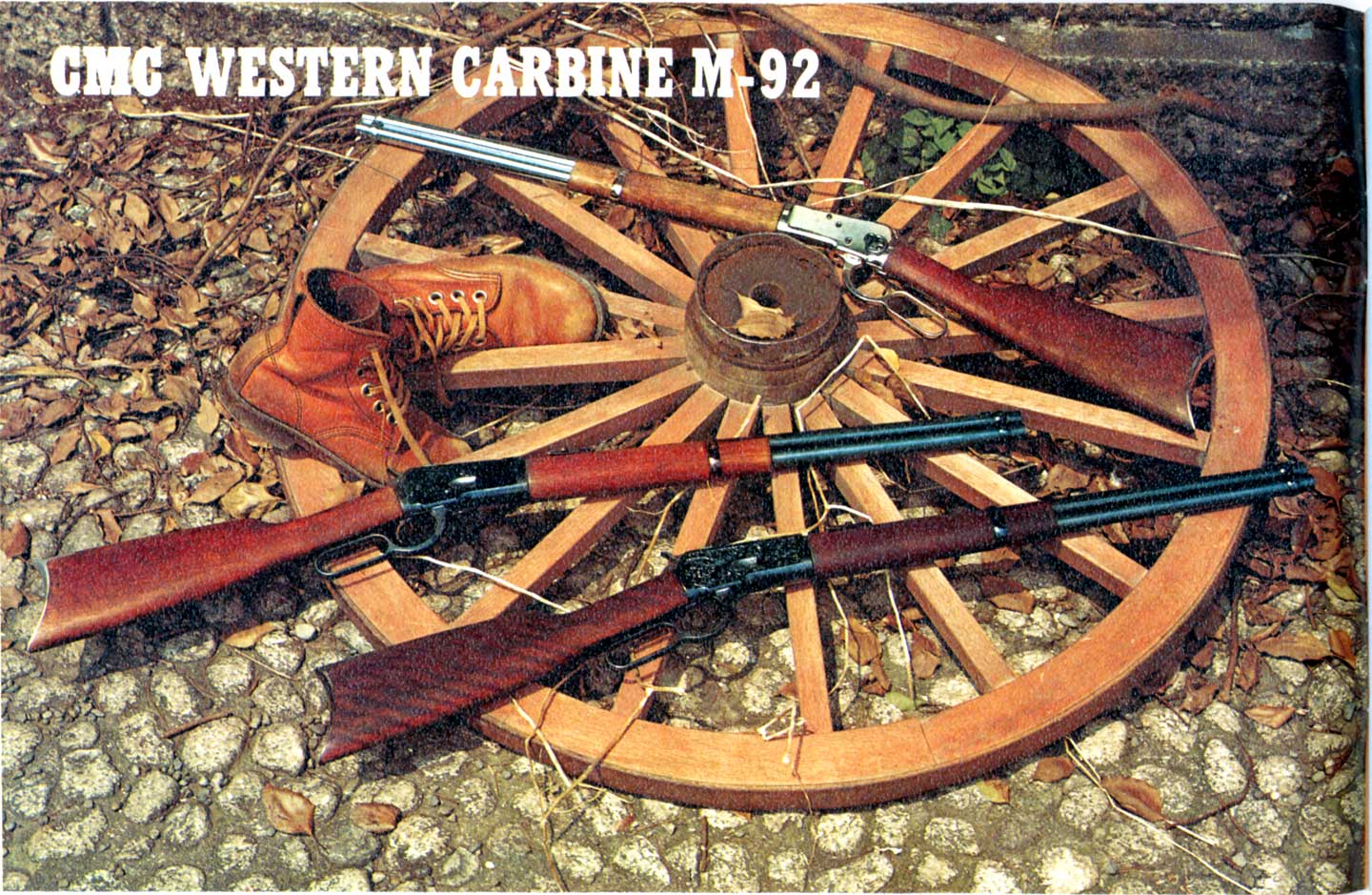

昭和52年12月発行のCMC Vol.4 のカタログ掲載写真です。
かなり古くから最後の方まで写真の3種類が販売されました。すなわち通常の黒色モデル、 ニッケルメッキ・モデル、エングレーブ・モデルです。

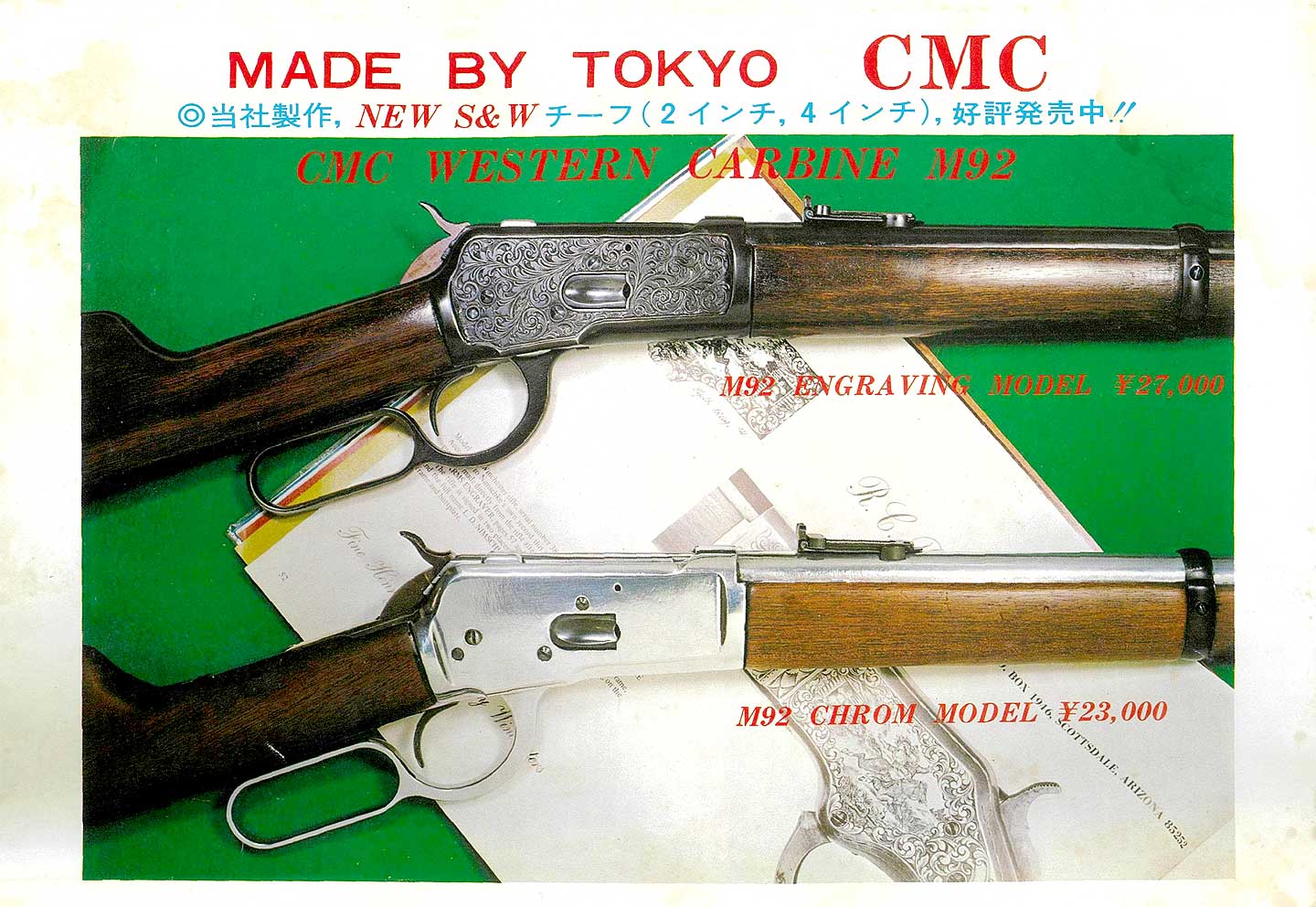

エングレーブ
![写真05](./pic_05_s.jpg)

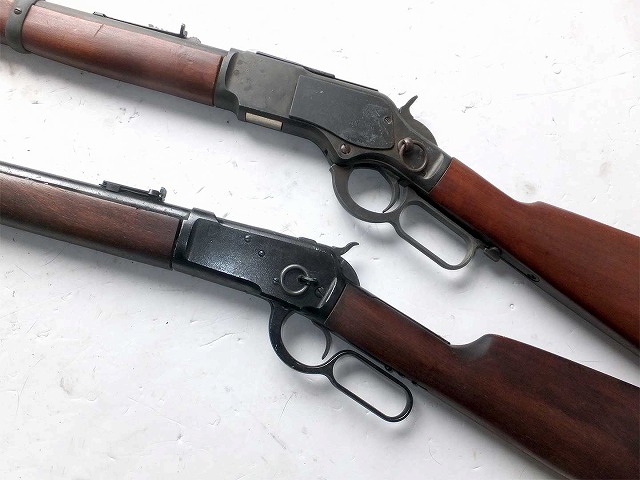

NGC と比較
![写真04](./pic_04_s.jpg)
本物の銃器でたどれば、この2種の間にはほぼ20年も開きがあります。 レバー操作での装填、排莢という動作は同じですが、ロック機構がまるで違うので、モデル92の方が 強くて頑丈なのにすごくコンパクトにまとまっています。

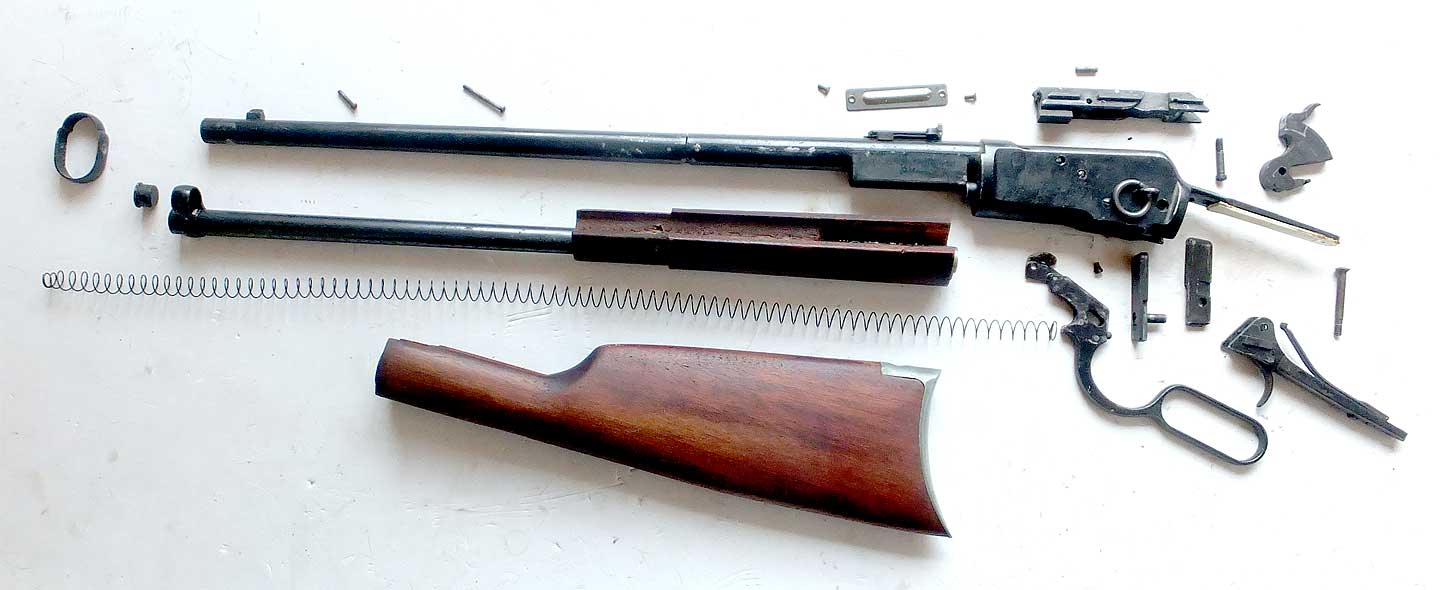

メ カ
![写真06](./pic_06_s.jpg)

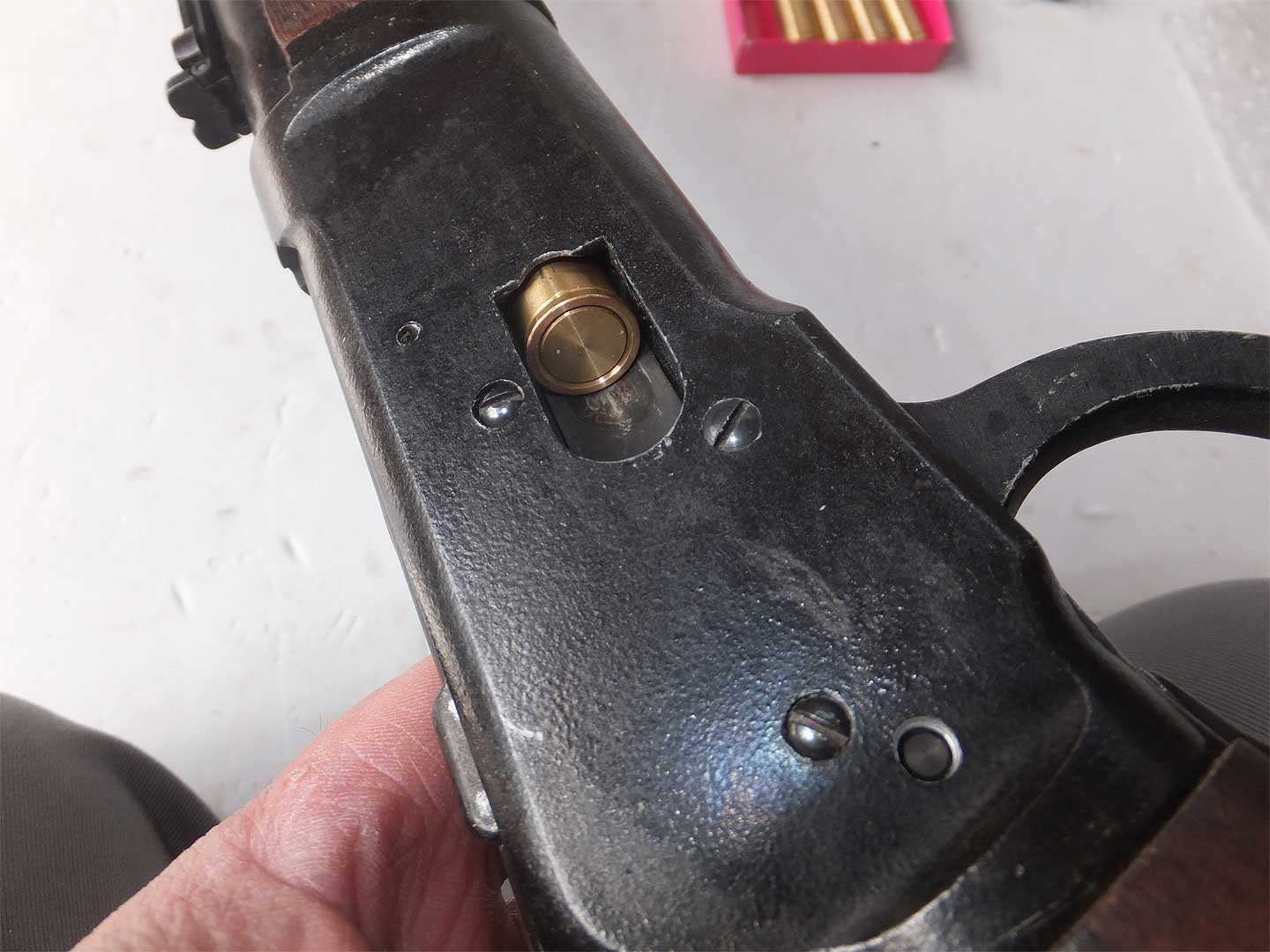

欠 陥
![写真20](./pic_20_s.jpg)

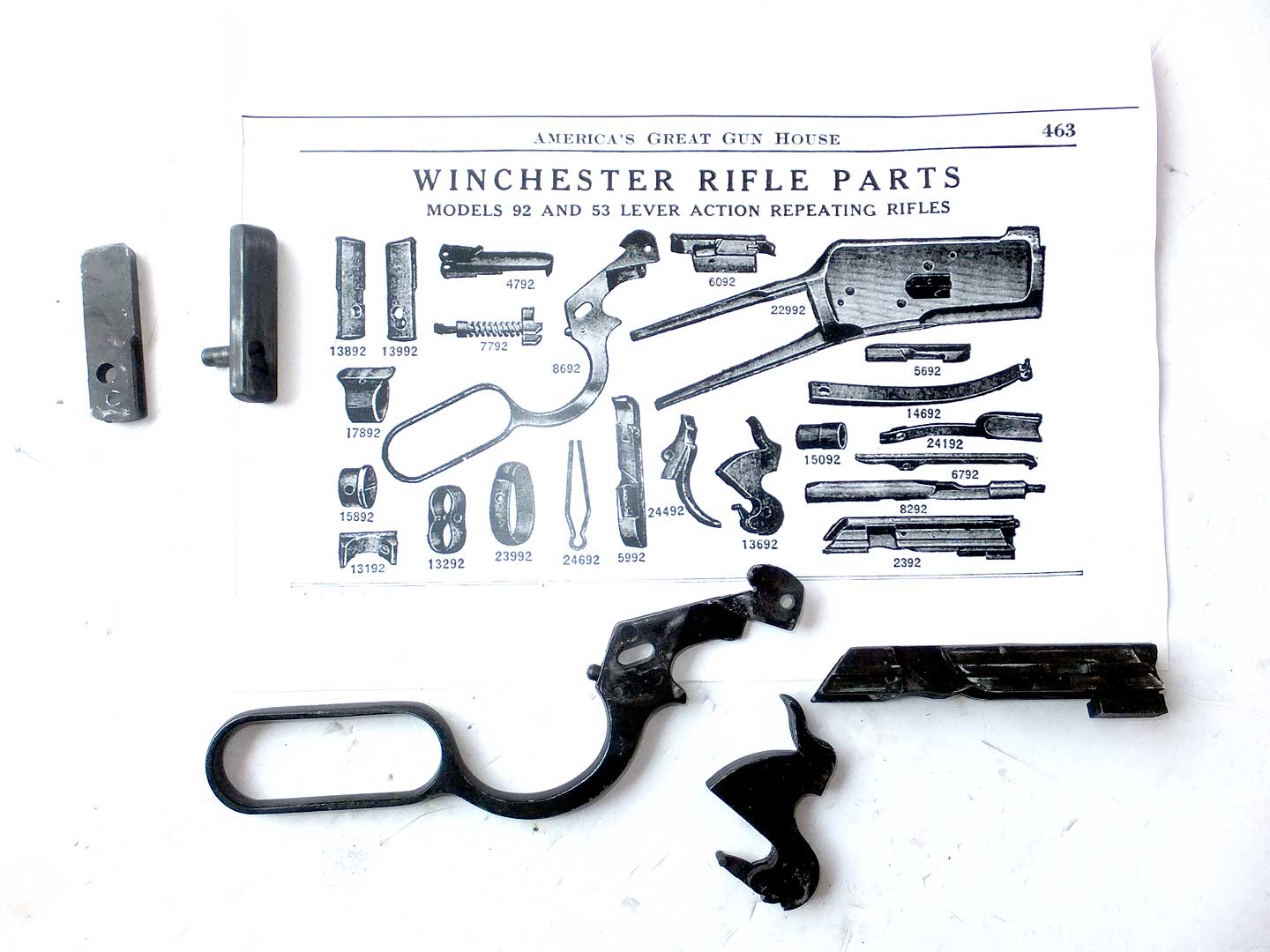

https://m1garand.exblog.jp/29434136/
![写真11](./pic_11_s.jpg)
smG 型
![写真12](./pic_12_s.jpg)
![写真13](./pic_13_s.jpg)

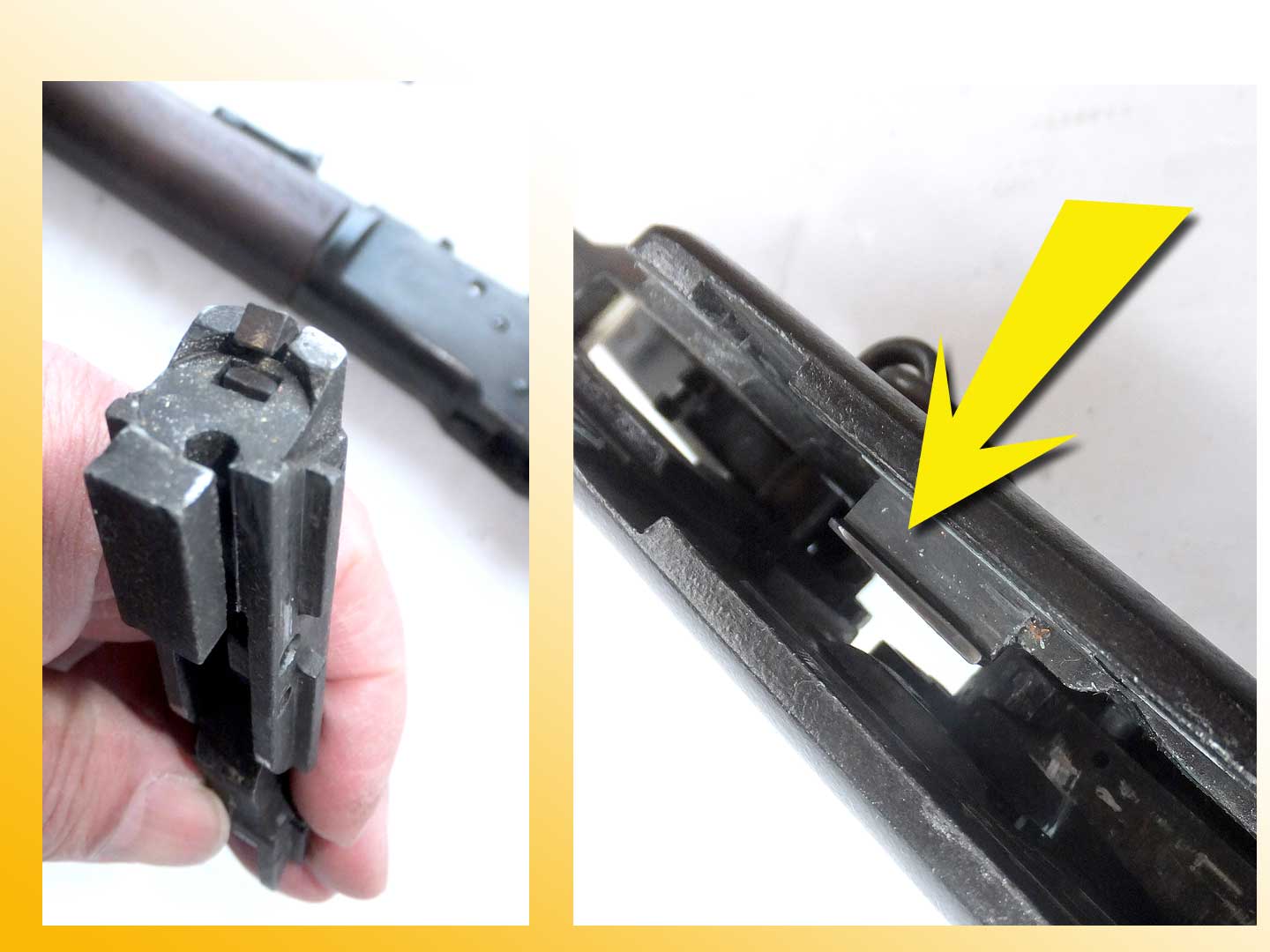

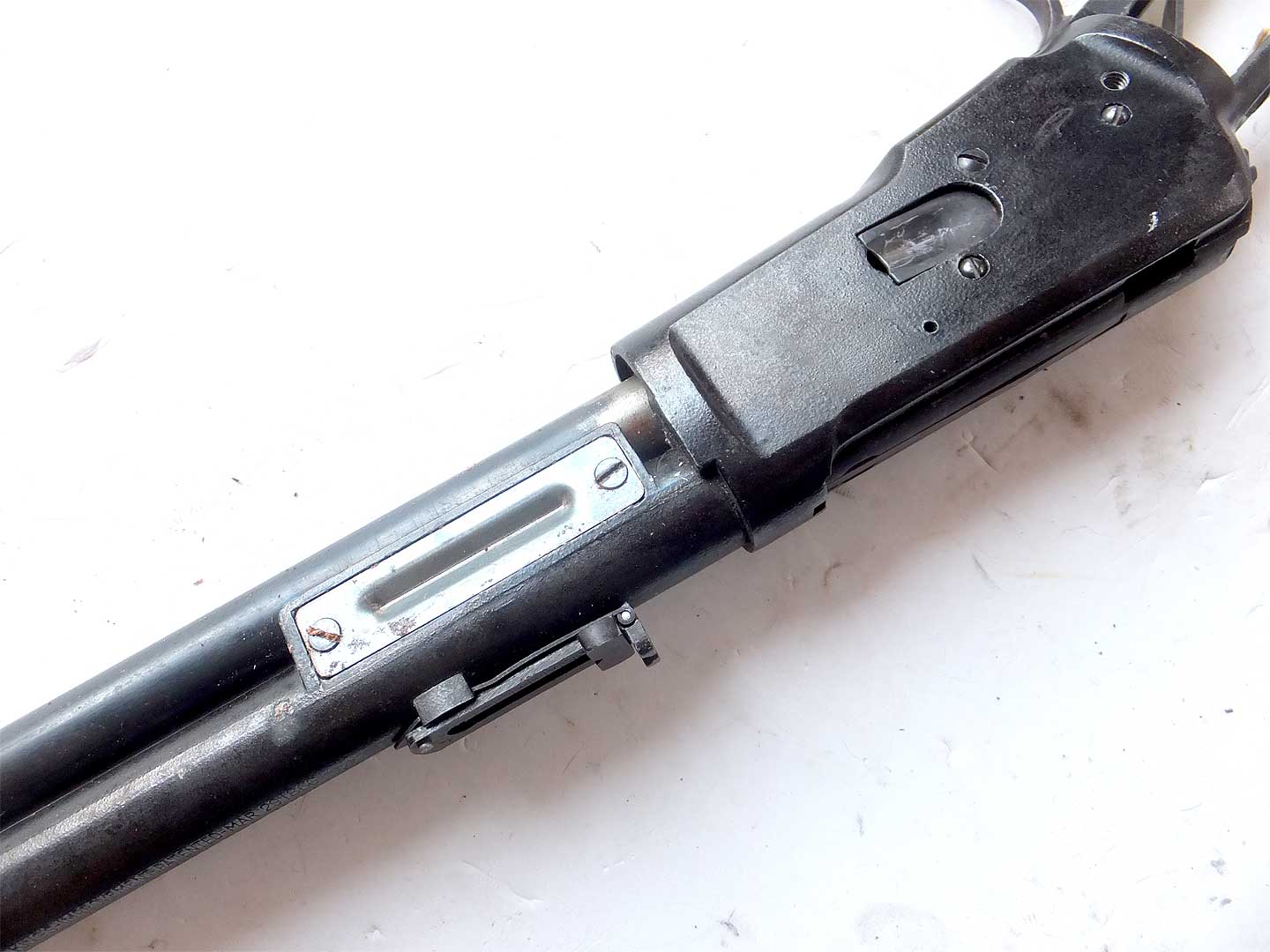

smG 型なので銃身が詰まっていて発火用のバイパスがあります。また、プランジャー型エジェクターは廃止になり ボディに板状のエジェクターが新設されました。また、フィンガーレバーとボルトを結合する部分が2枚から一つに減らされています。この3ヶ所がsmG 型になって実銃とは違う構造に変えられたところです。
実物図と比較
![実物比較・分解図](./92_03_dis_1_s.jpg)

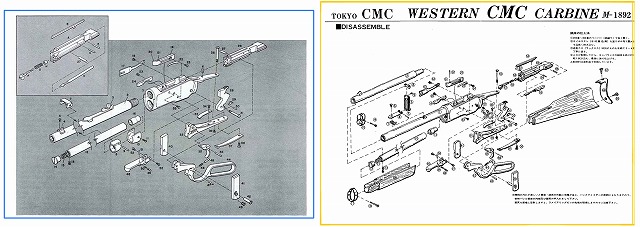

CMCの初期型モデルガン分解図(右)と実物の分解図(左)を並べています。
これがこのモデルガンのすべてを物語っています。全く同じ作りです。 ブローニングの名作は、力が無理にかからないので亜鉛合金でも、うまく動くものが多いです。 例えばガバメントのモデルガンは、オール亜鉛でもちゃんと動きます。 このCMCウインチェスター92もその仲間でしょう。作動もチャキ・チャキッと動きます。

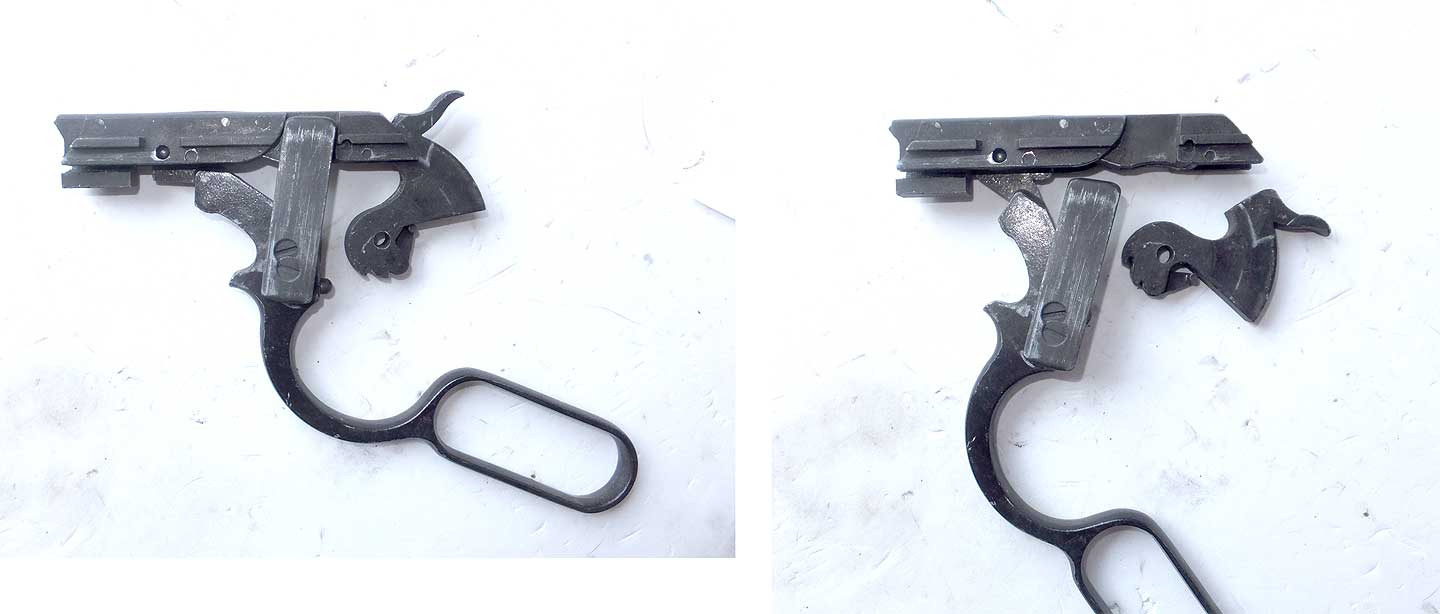

ロック機構
![](./pic_07_s.jpg)

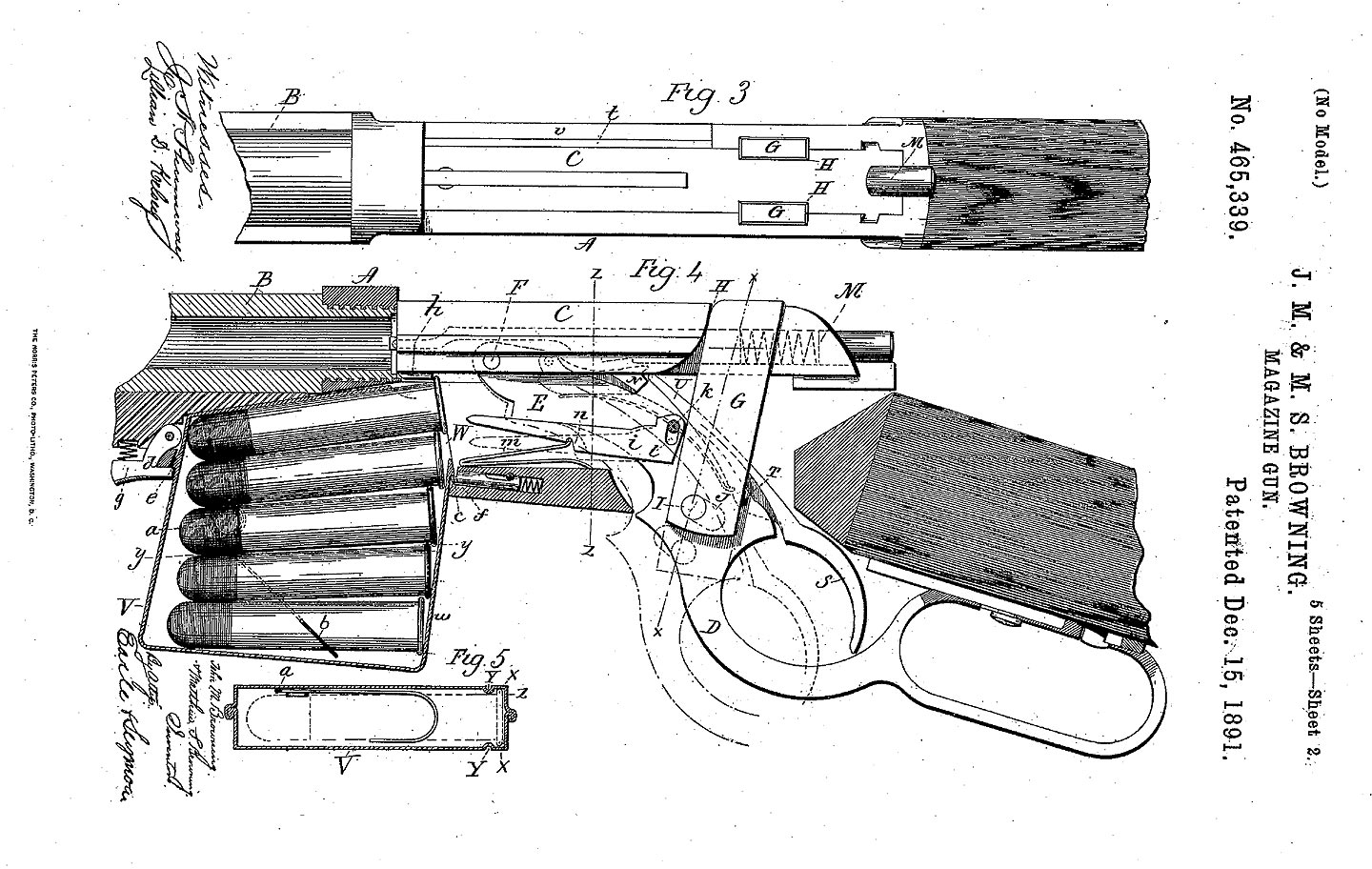

M92用ブローニング特許
![特許図](./pic_02_s.jpg)
当時、マーリン・ファイアアームズのレバーアクションが躍進してきてウインチェスター社もM73 のテコ入れを 考えてブローニングさんに話を持ち掛けたところ、彼は一か月以内に試作を完成させると豪語しました。 それもそのはずで、実はモデル92は、その前にウインチェスター社へ提供されたモデル86のスケールダウン版でした。

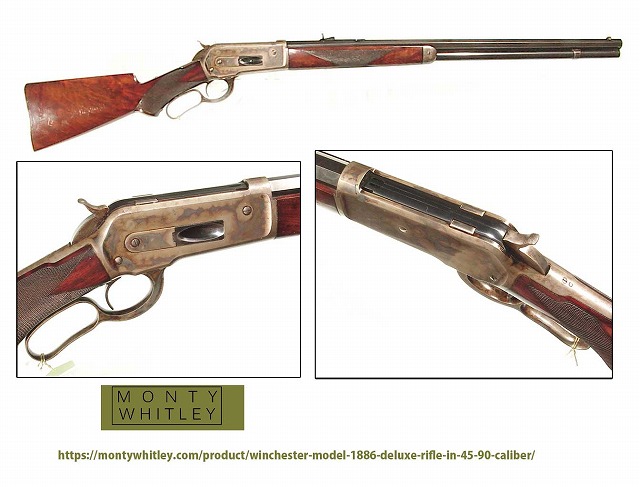

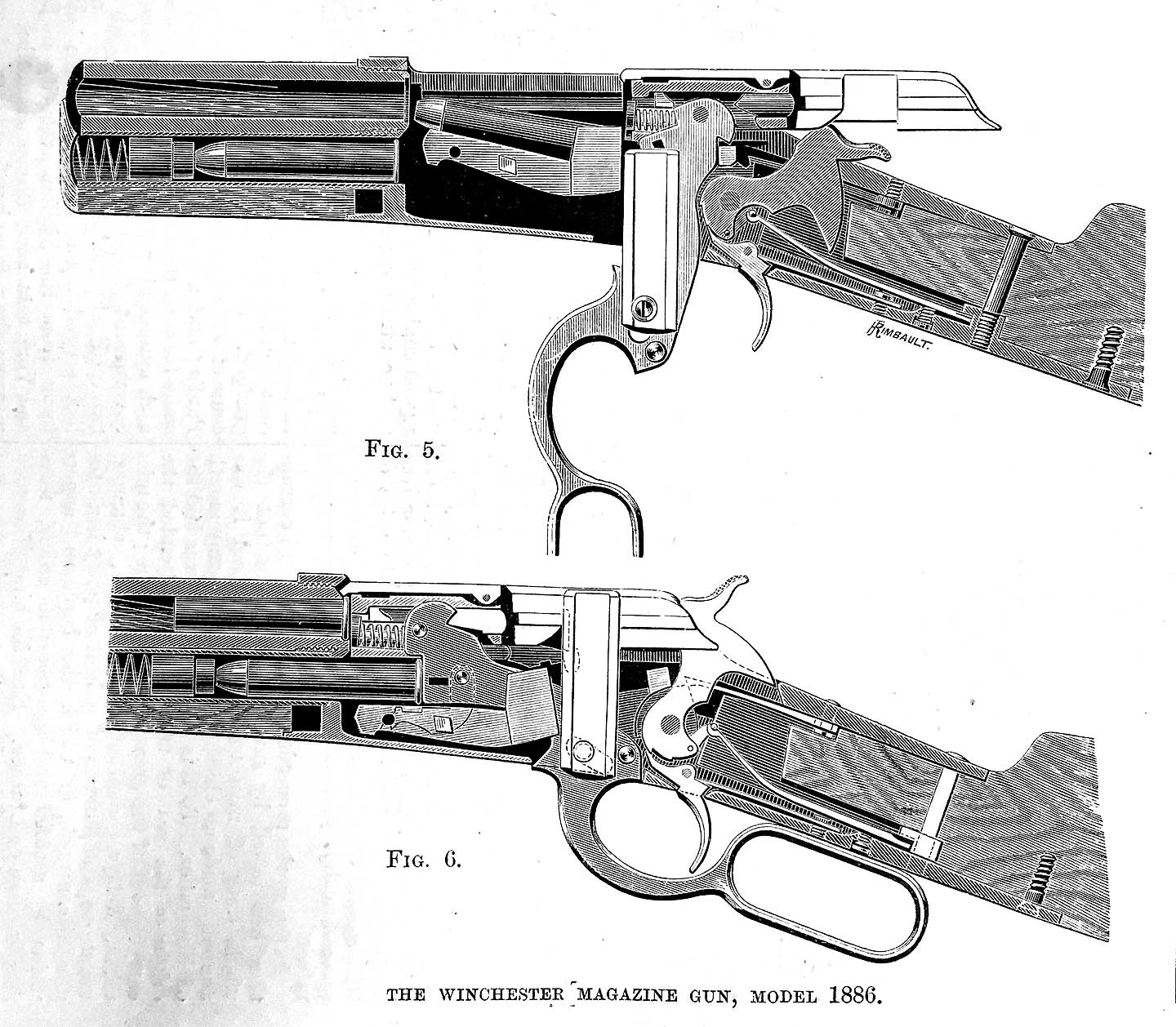

モデル1886
![図08](./pic_08_s.jpg)
![写真14](./pic_14_s.jpg)

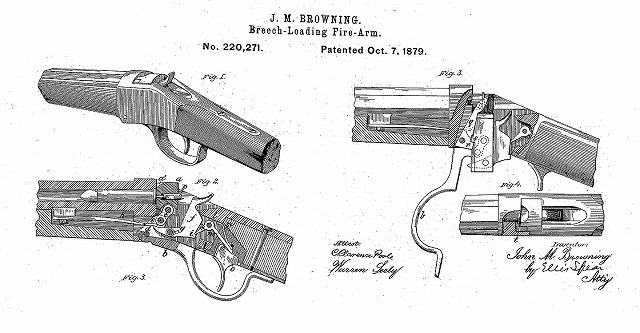

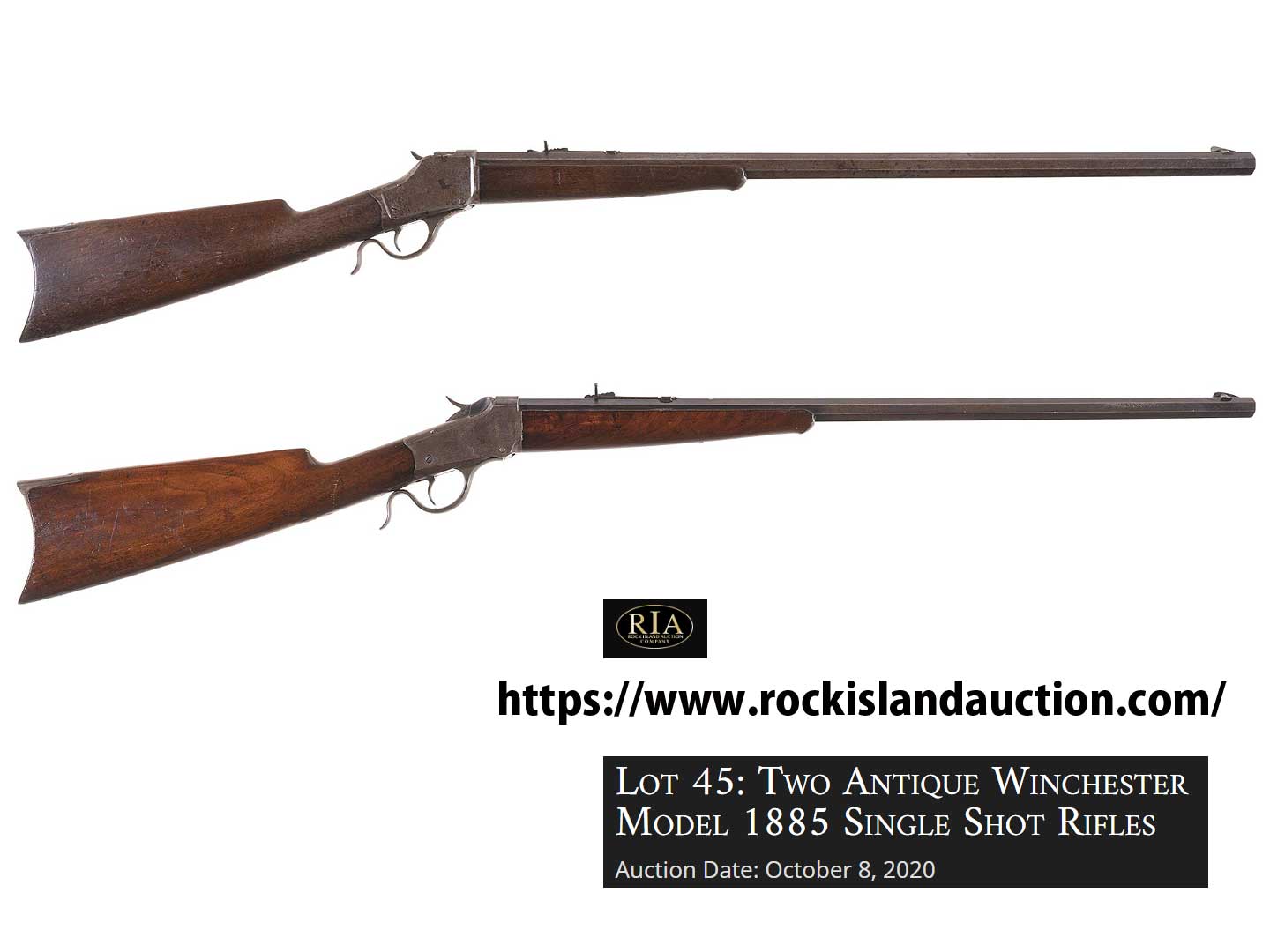

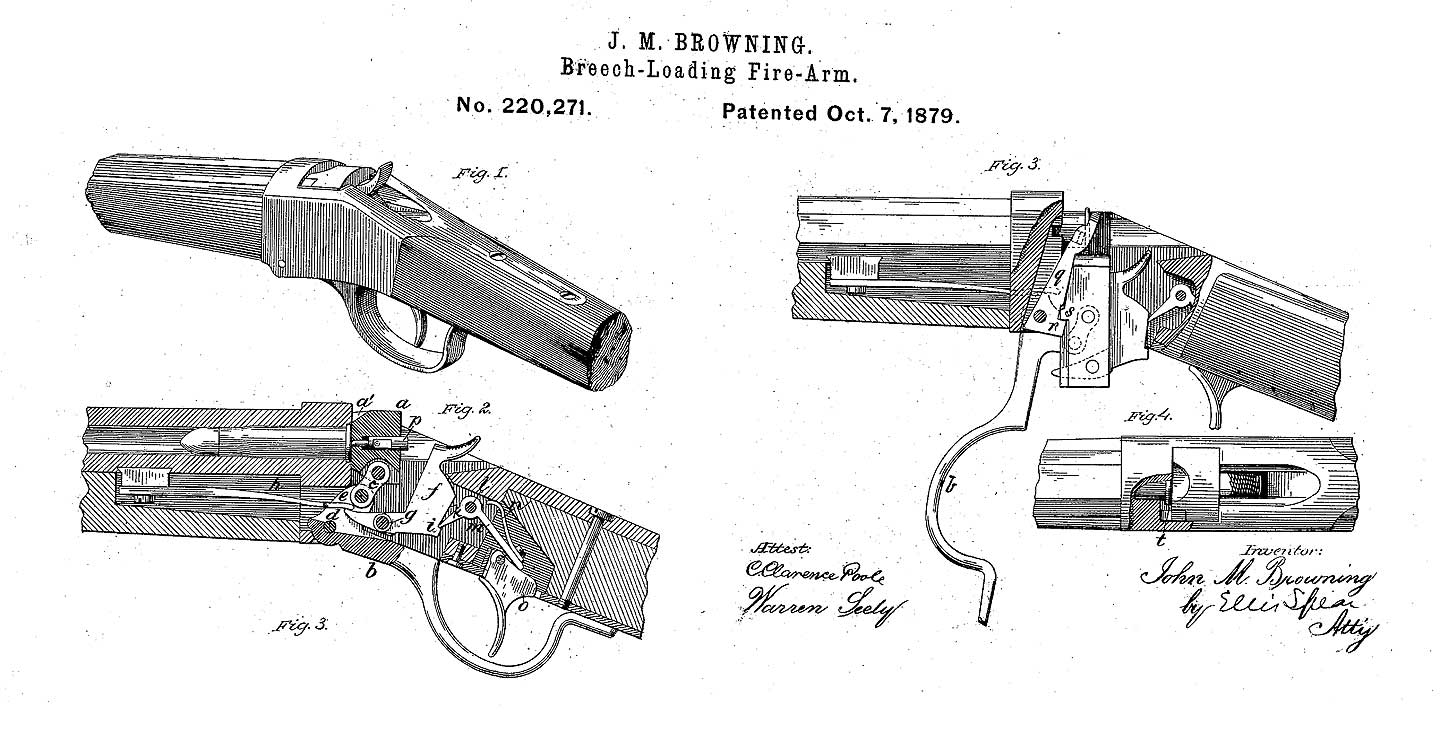

モデル1885
![図09](./pic_09_s.jpg)
86の機関部はウインチェスター社とブローニングさんを結び付けた最初のシングルショット・ライフルの機構によく似ているのです。この銃からブローニング設計、ウインチェスター社が商品化するという王道が始まりました。ハンマーまでブロックと一緒に動くのが面白いですね。
ジョン・ブローニングさんは、1902年に自動式散弾銃の件で意見が食い違い、別れるまで19年もウインチェスター社のヒットメーカーを演じました。
ちなみにウィンチェスター社が作らなかった自動散弾銃は、ヨーロッパではオート5、アメリカではレミントン11として
発売され世界中で大ヒットしました。

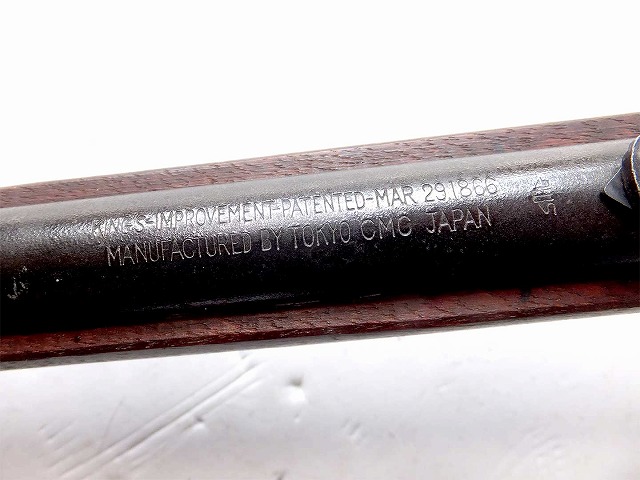

バレル刻印
![写真15](./pic_15_s.jpg)
![写真16](./pic_16_s.jpg)

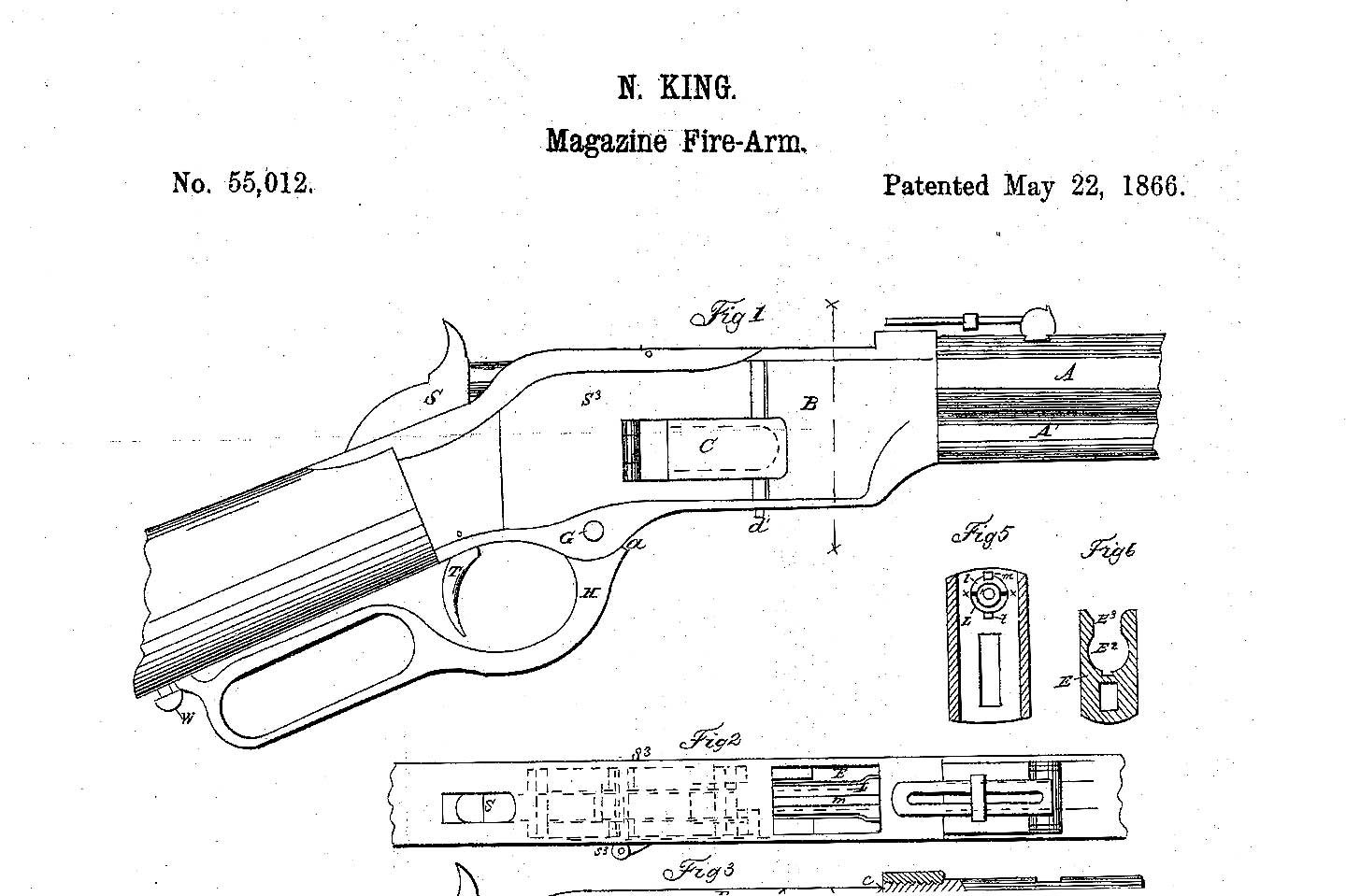

1866年のネルソン・キングさんのゲート式装填孔の特許でした。イエローボーイですね。
ニューヘイブン・アームズでヘンリーライフルをヒットさせたウインチェスターさんでしたが、ヨーロッパへ売り込み旅行中に
ヘンリーさんから会社を乗っ取られて、対抗処置でウインチェスター社を作りました。
そうしてネルソン・キングさんの特許を使ったウインチェスター66を世に出し、ヘンリーライフルを蹴散らしたのでした。記念すべき特許でした。

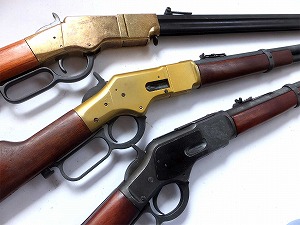

写真のモデルガンは、上からデニックス・ヘンリーライフル、MGC イエローボーイ、MGC M73 です。

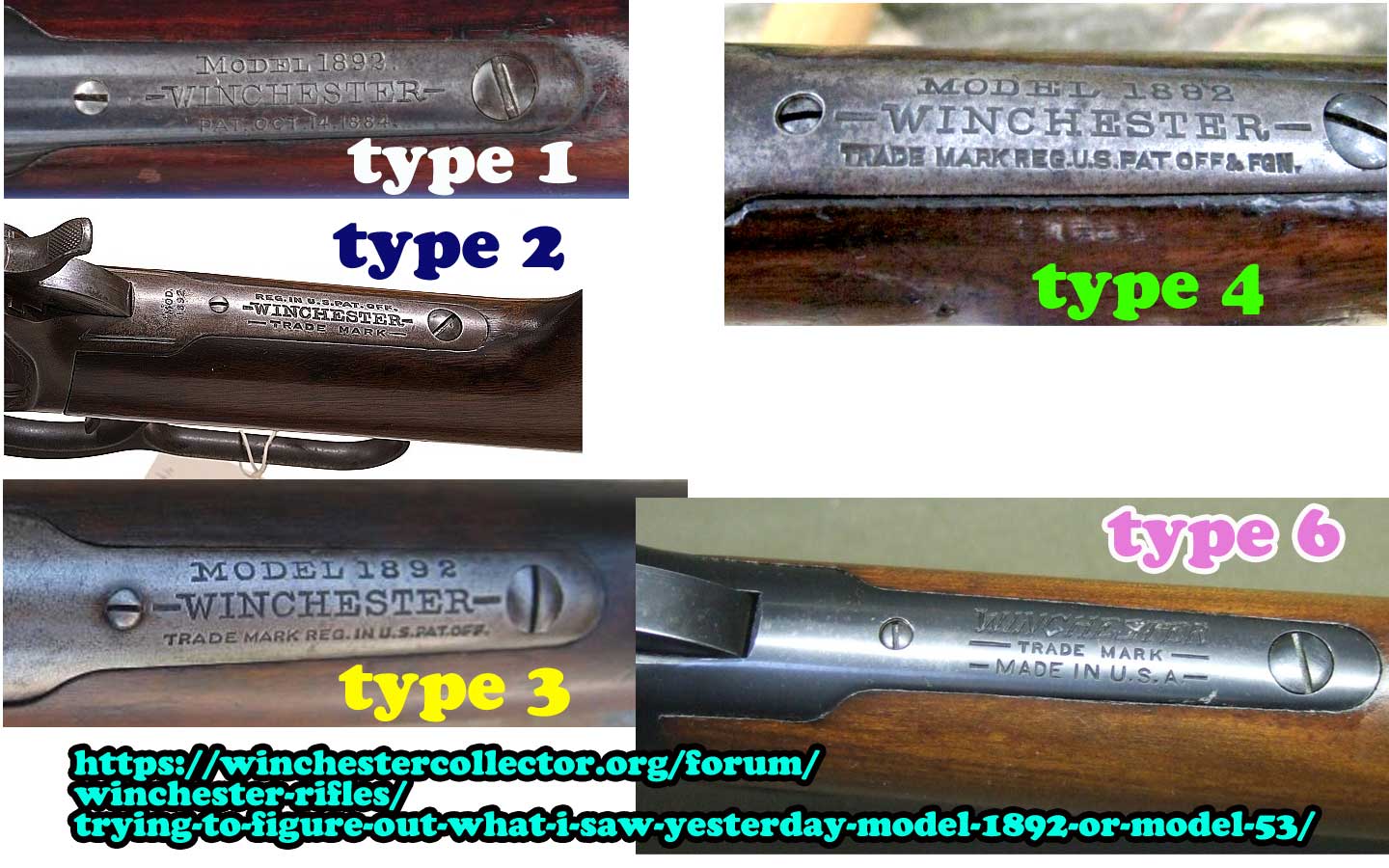

タング刻印
![写真24](./pic_24_s.jpg)

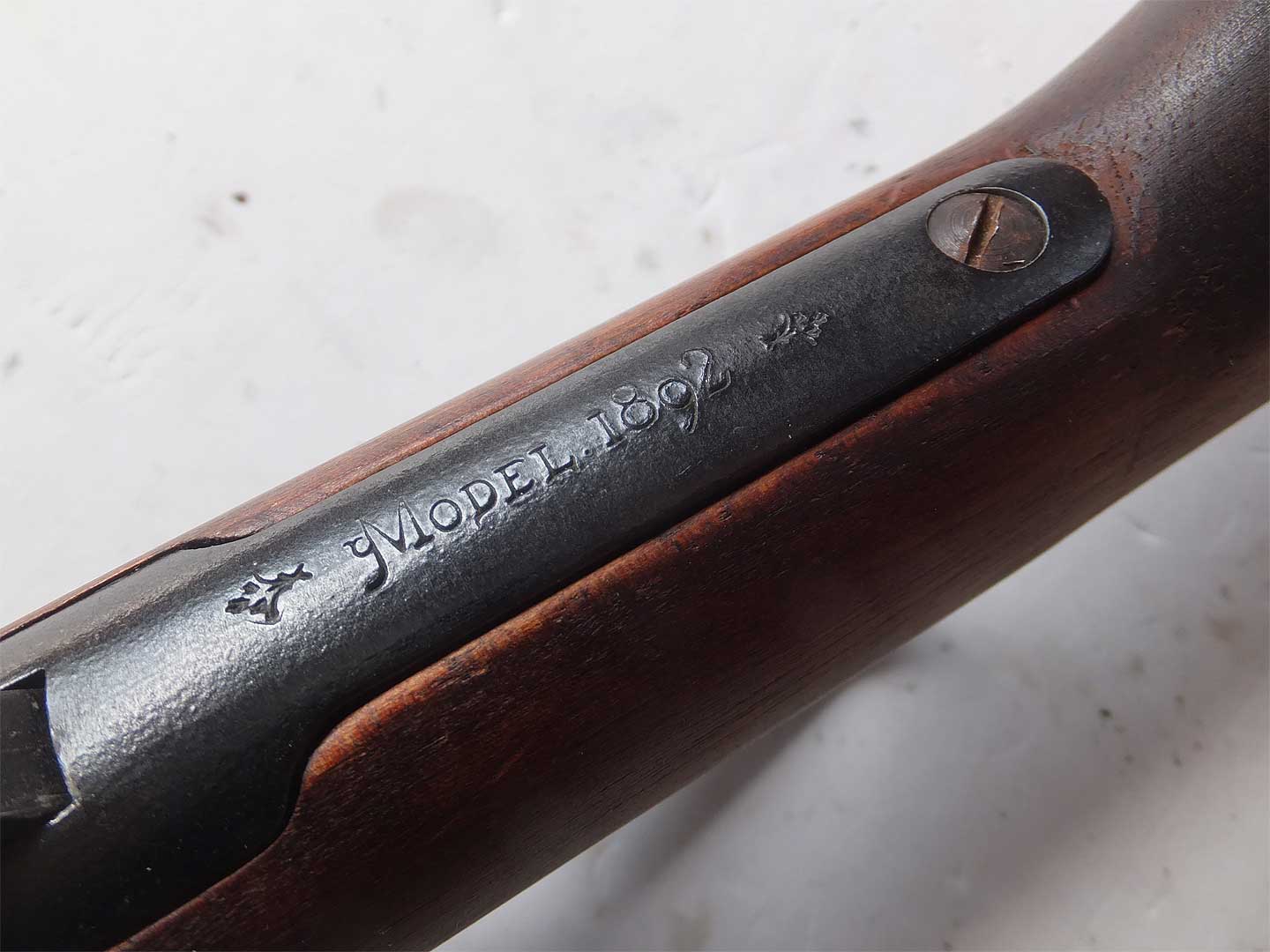

CMC のタングにはネジが一つ省略されていますね。
参考ですが、マルシンのガスガンの刻印は正確に実銃を再現しています。

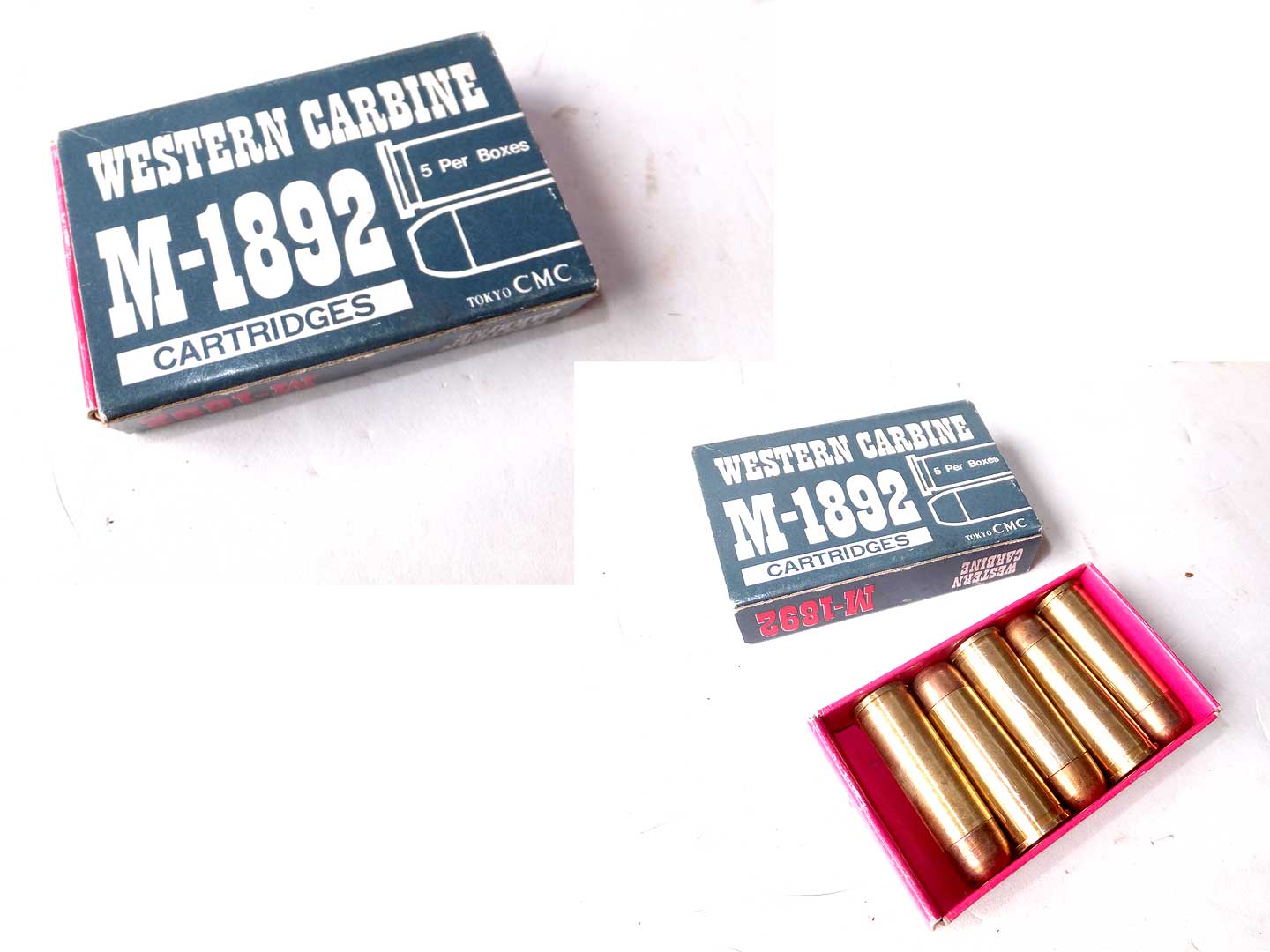

カート
![カート写真](./cart.jpg)

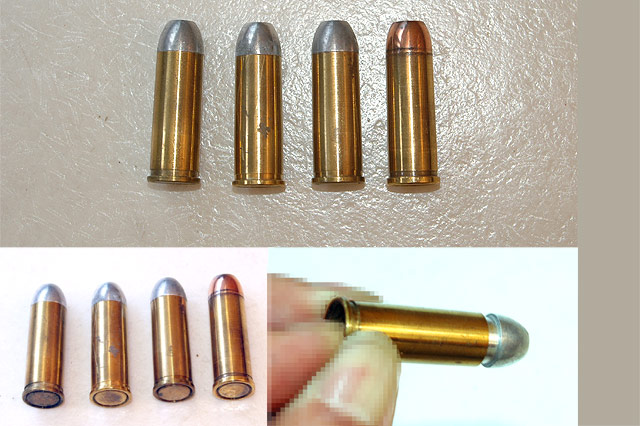

アルミ弾頭が当初からの付属品で、赤銅弾頭が別売品であったとのご意見をいただきました。
有難うございます。

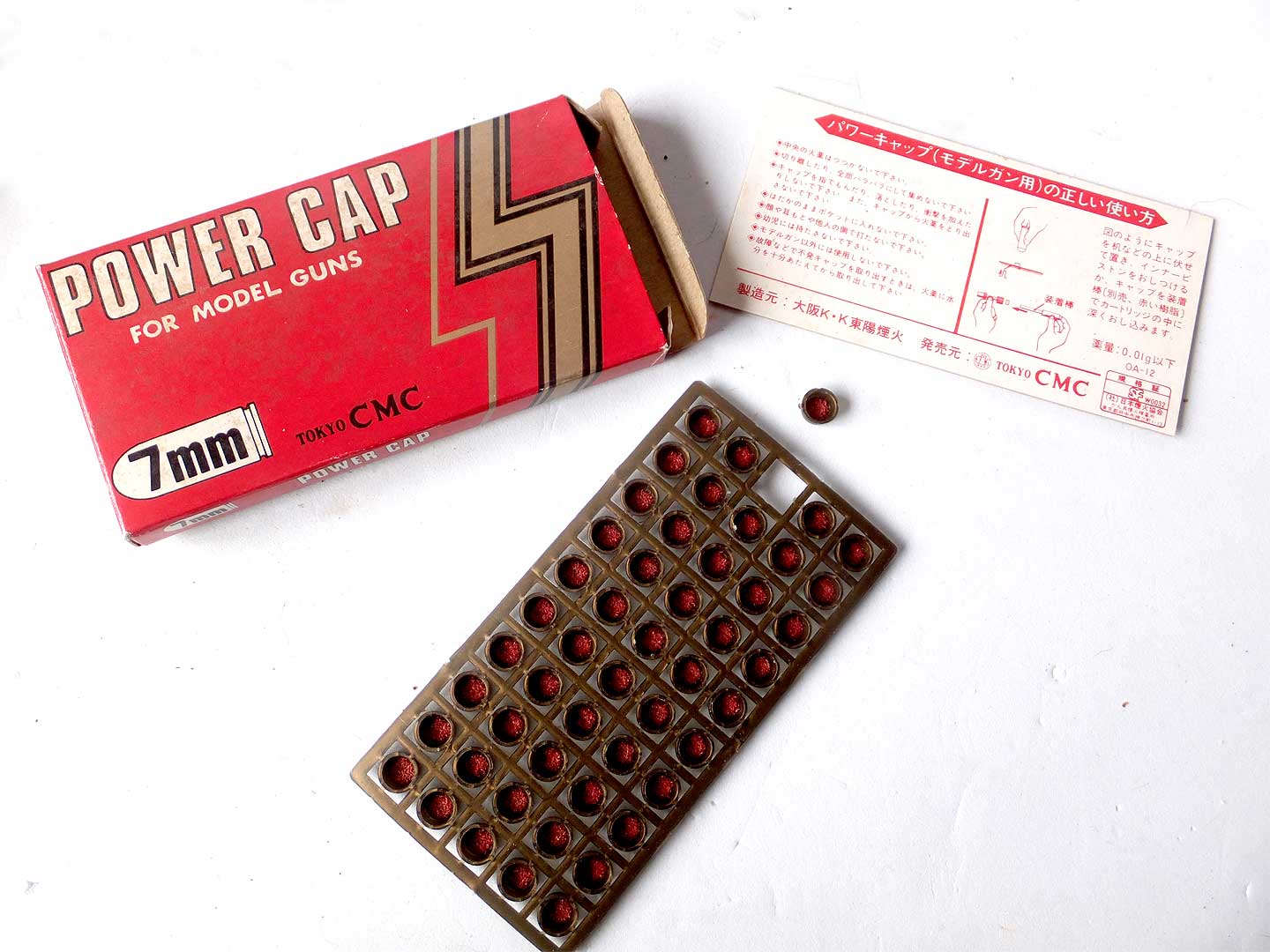

キャップ火薬
![写真18](./pic_18_s.jpg)

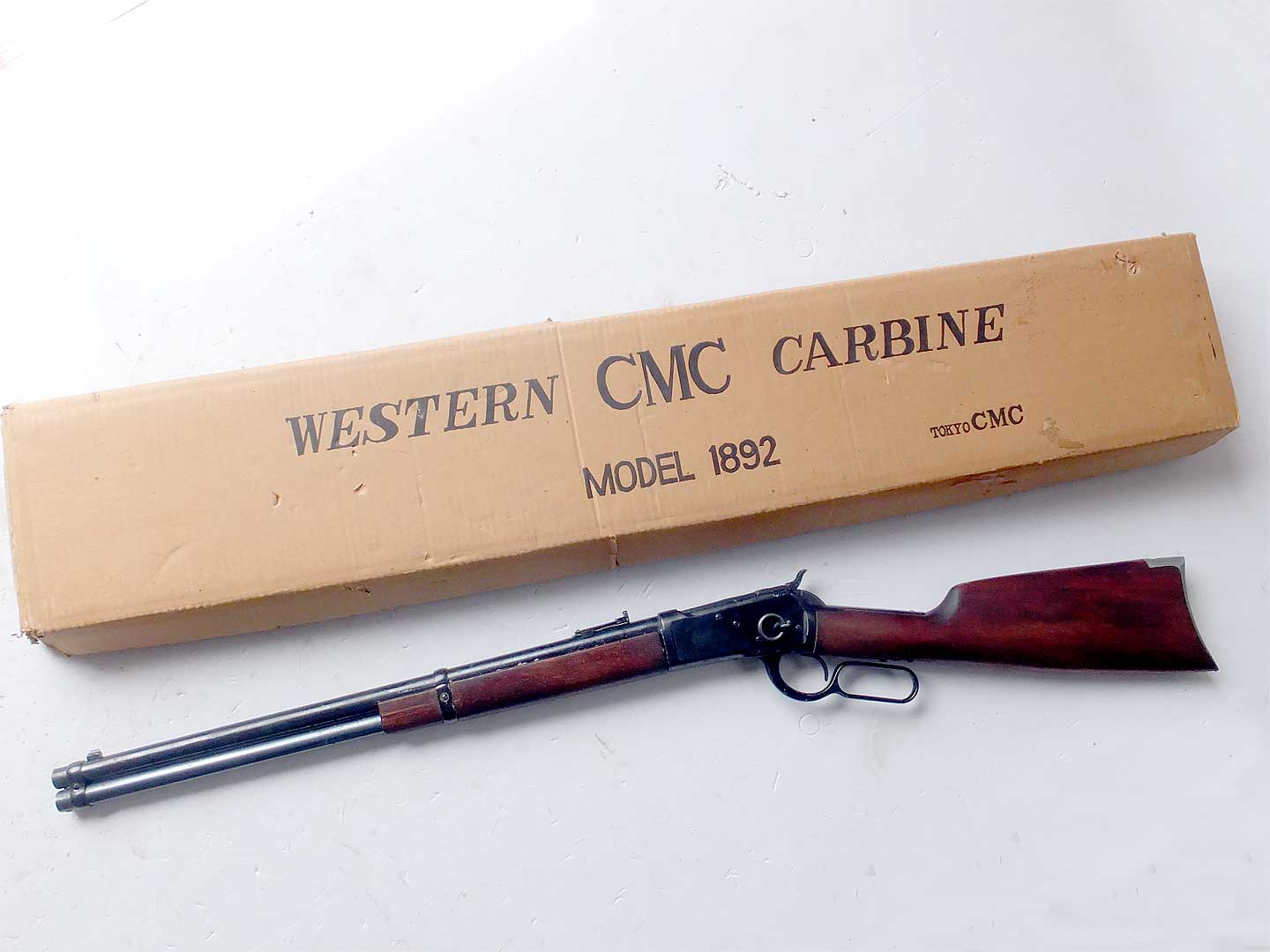

紙 箱
![写真03](./pic_03_s.jpg)
各種特許リンク
モデル | Google パテントURL |
---|---|
モデル66 キング | https://patents.google.com/patent/US55012?oq=US55012 |
1885 ブローニング | https://patents.google.com/patent/US220271?oq=US220271 |
1886 ブローニング | https://patents.google.com/patent/US306577A/en?oq=US306577 |
1892 ブローニング | https://patents.google.com/patent/US465339A/en?oq=US465339 |
各リンク先でPDF ファイルをダウンロードできます。

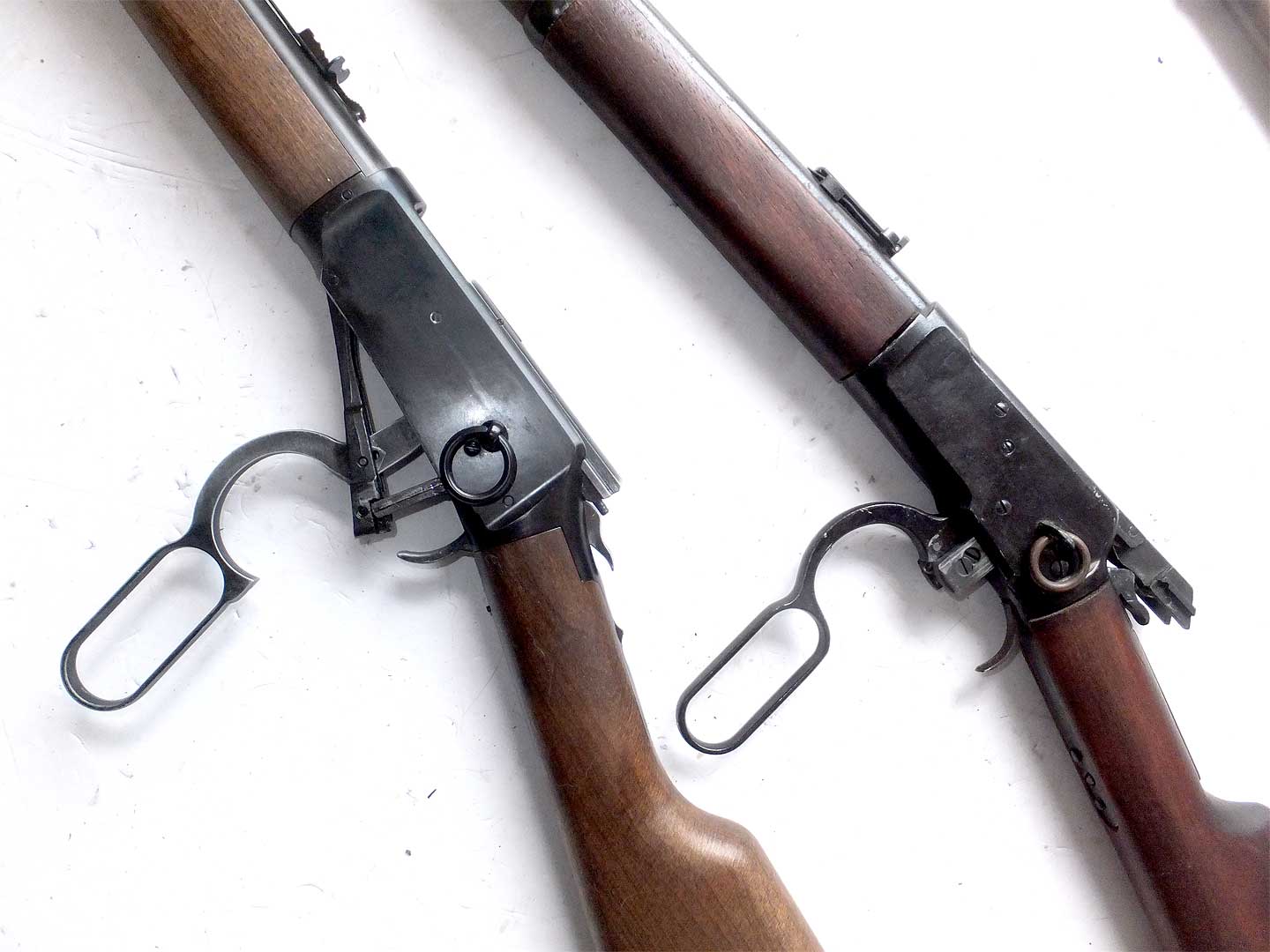

おわりに
![写真19](./pic_19_s.jpg)

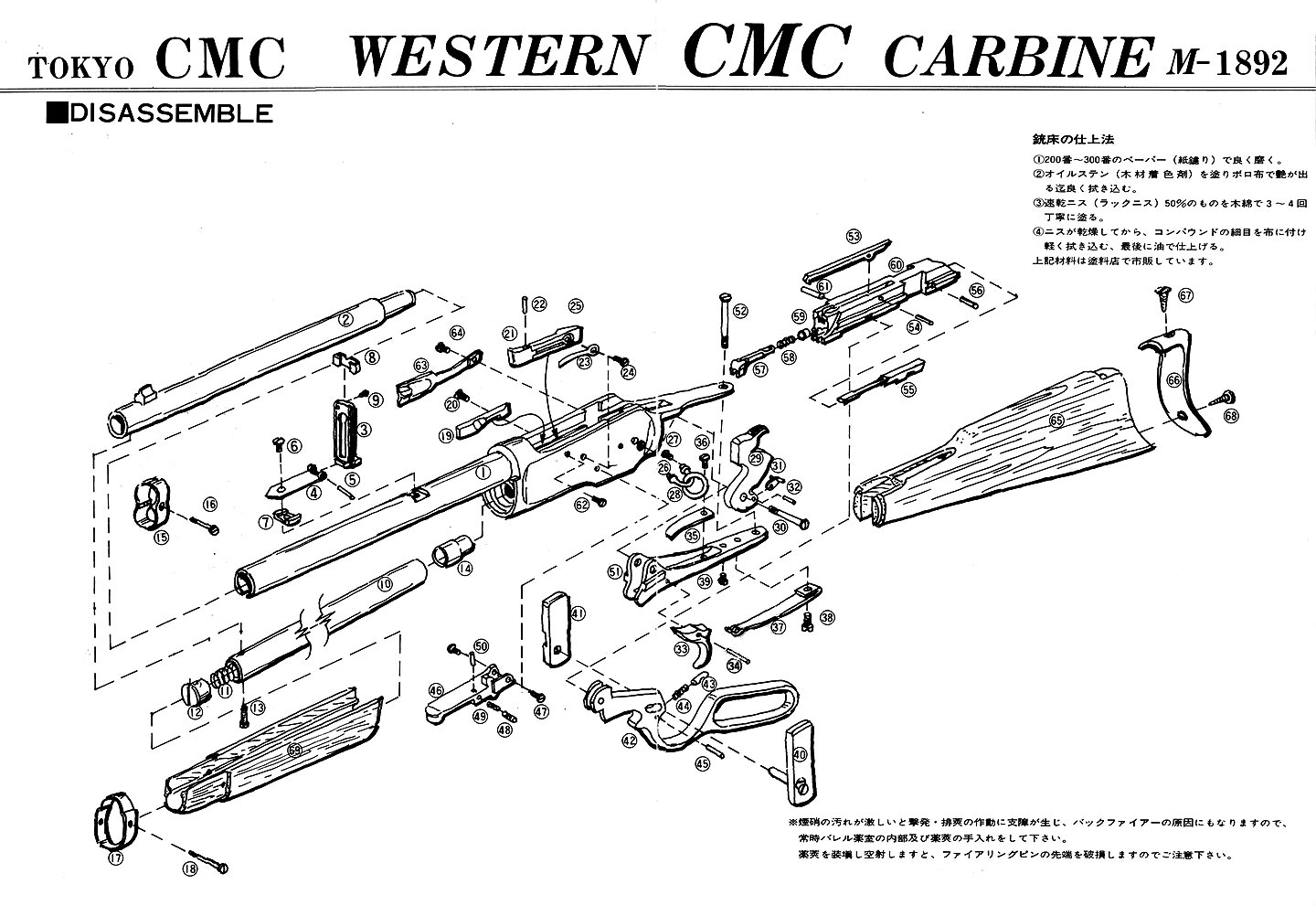

初期型・分解図
![初期型・分解図](./92_01_dis.jpg)
![初期型・分解図](./92_02_dis.jpg)

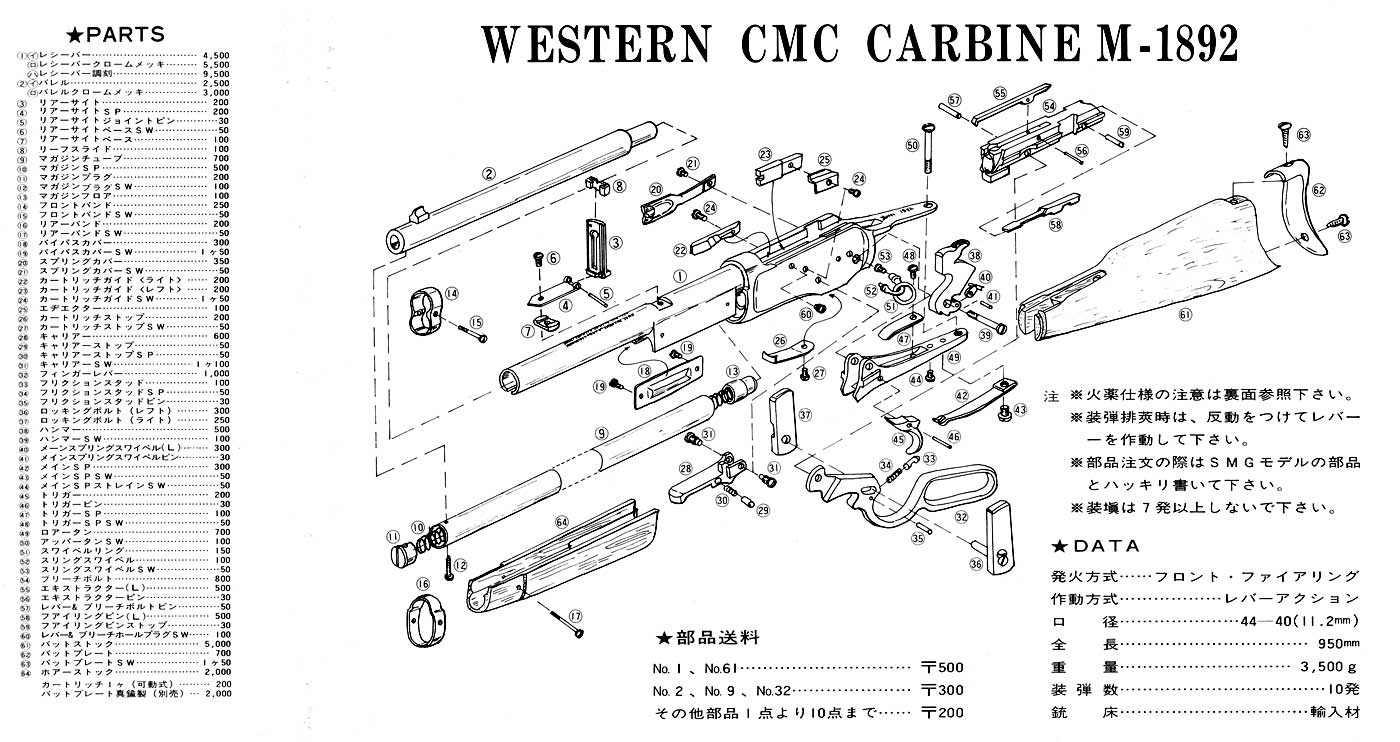

分解図
![分解図](./92_dis_s.jpg)

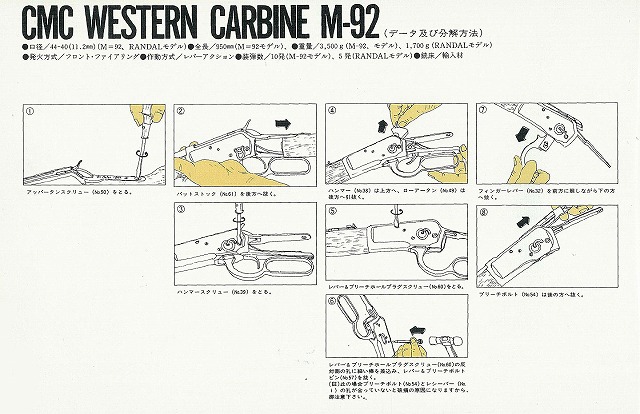

分解法
![分解図](./92_dis_2_s.jpg)

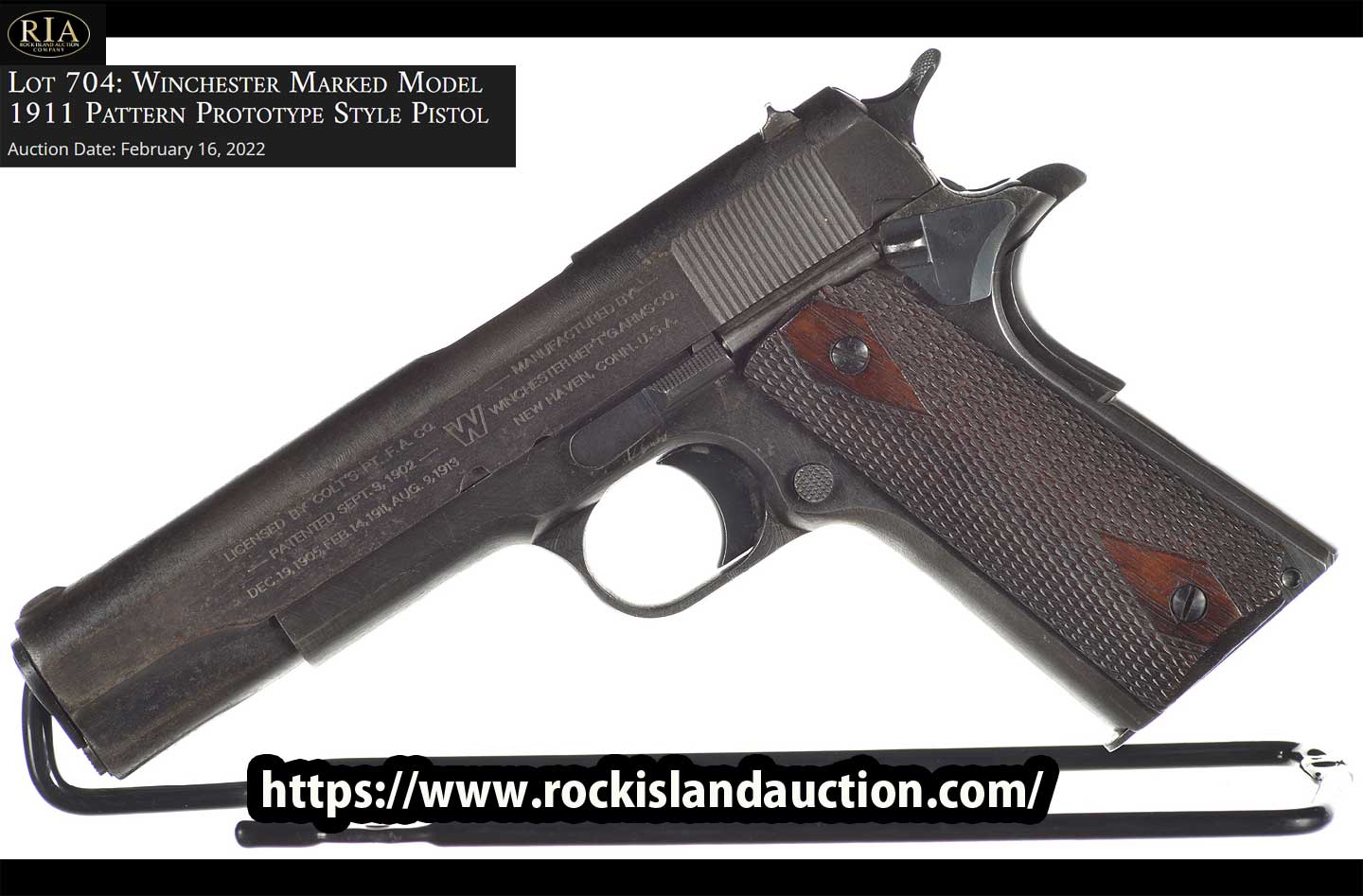

おまけ
![写真21](./pic_21_s.jpg)
上記写真のアドレスです |
---|
https://www.rockislandauction.com/detail/1039/704/winchester-marked-model-1911-pattern-prototype-style-pistol |
